Votre iPhone XR présente des dysfonctionnements lorsque vous êtes en communication ? Vous constatez une absence de son ou des grésillements ? L'écran ne se met plus en veille car le capteur de proximité est défectueux ? Et si vous répariez votre iPhone XR à petit prix et en un temps record ? Ce tutoriel de réparation vous permettra de remplacer l'écouteur interne ainsi que le capteur de proximité sur votre iPhone XR. En seulement 26 étapes et 35 minutes, votre iPhone sera de nouveau opérationnel. N'oubliez pas de vous équiper d'outils adaptés pour réaliser cette réparation.
Temps de réparation
35 mins
Niveau de difficulté
4/5
Nombres d'étapes
26 étapes
Pour quels types de panne ?
✓ Absence de son
✓ Grésillements
✓ Capteur de proximité défectueux
Outils nécessaires

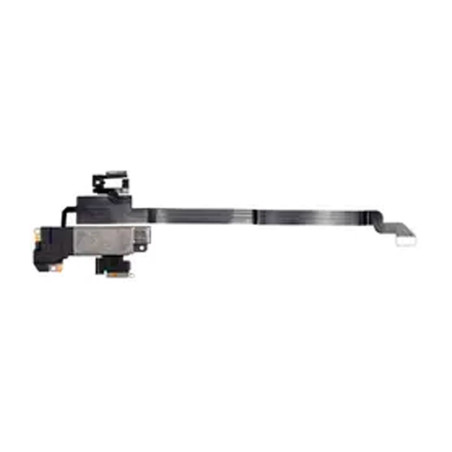

Pièces détachées
Tutoriel vidéo - Remplacer l'écouteur interne de l'iPhone XR
Guide réparation - Remplacer l'écouteur interne de l'iPhone XR
Etape 1
✓ Éteignez votre téléphone avant de commencer la réparation de la batterie de l'iPhone XR !
✓ Retirez les 2 vis du bas avec un tournevis Pentalobe (étoile).
✓ Pensez à bien noter l'emplacement de ces vis grâce au patron magnétique de l'iPhone XR.
Etape 2
✓ Insérez l'outil d'ouverture en bas à gauche du téléphone et faites levier.
Etape 3
✓ Passez la spatule fine en métal (appelée également iSesamo) tout autour de l'écran.
✓ Faites attention à ne pas endommager les nappes situées sur le bas de l'iPhone XR ainsi que les nappes de l'écran situées sur la droite.
ATTENTION : L'écran est clipsé et collé sur le châssis.
Etape 4
✓ Ouvrez-le comme un livre sur le côté droit du téléphone. Ne dépassez pas les 90° afin de ne pas endommager les nappes situées sur la droite.
Etape 5
✓ Dévissez les 3 vis triwing et la vis cruciforme qui maintiennent la plaque de protection.
Etape 6
✓ Dévissez maintenant les 2 vis triwing qui maintiennent la plaque de protection intermédiaire.
✓ Retirez les 2 plaques que vous venez de libérer avec la pince de précision.
Etape 7
✓ Afin de débrancher la batterie, dévissez les 3 vis triwing qui maintiennent la plaque métallique placée au-dessus du connecteur de la batterie.
Etape 8
✓ A l'aide de la spatule en nylon, vous allez maintenant déconnecter les nappes de l'écran.
✓ Commencez impérativement par déconnecter la batterie en orange sur la photo.
✓ Déconnectez ensuite les nappes de l'écran en jaune sur la photo.
✓ Terminez en déconnectant la nappe du capteur de proximité en vert sur la photo.
Etape 9
✓ L'écran de votre iPhone XR est désormais retiré du châssis du téléphone.
Etape 10
✓ Dévissez les 3 vis cruciformes qui maintiennent l'écouteur interne.
✓ Puis dévissez la vis triwing
Etape 11
✓ Retirez le petit élément en métal à l'aide de la pince.
Etape 12
✓ Retirez l'écouteur interne vers l'arrière.
✓ Décollez la nappe à l'aide de la spatule en métal.
Etape 13
✓ Si votre nouvel écran ne fournit pas les objectifs en plastique pour la caméra avant et l'écouteur interne, récupérez-les sur votre ancien écran.
Etape 14
✓ Replacez les objectifs en plastique.
✓ Ré-insérez la nappe en commençant par le haut en prenant soin au de bien replacer les capteurs de proximité et de luminosité.
Etape 15
✓ Recollez la nappe écouteur interne. Puis retournez la.
Etape 16
✓ Révissez les 3 vis cruciformes qui maintiennent l'écouteur interne.
✓ Puis révissez la vis triwing.
Etape 17
✓ Replacez le petit élément en métal.
Etape 18
✓ Pour replacer l'écran, équipez-vous de l'adhésif écran pour iPhone XR. Il permet de bien maintenir l'écran et évite que des poussières et autres résidus ne se logent dans le téléphone. En revanche, l'adhésif écran iPhone XR ne garantit plus l'étanchéité de celui-ci.
✓ Avant d'installer l'adhésif écran sur le téléphone, veillez à ce qu'il ne reste pas de traces de colle sur le châssis.
✓ Enlevez ensuite le film de protection de l'adhésif.
✓ Placez la bande adhésive tout autour du châssis de votre iPhone XR en commençant par les coins.
✓ Une fois le contour adhésif bien positionné sur le châssis de l'iPhone XR, retirez délicatement le deuxième film de protection.
Etape 19
✓ Commencez par reconnecter la nappe du capteur de proximité et de l'écouteur interne.
Etape 20
✓ Reconnectez les 2 connecteurs de l'écran.
Etape 21
✓ Dans un dernier temps, reconnectez la batterie.
Etape 22
✓ Repositionnez la plaque du haut et vissez les 4 vis qui la maintiennent : 1 vis cruciforme et 3 vis triwing.
Etape 23
✓ Placez la plaque située au centre et vissez les 2 vis triwing qui la maintiennent.
Etape 24
✓ Replacez enfin la plaque du bas et vissez les 3 vis triwing qui la maintiennent.
Etape 25
✓ Reclipez l'écran en commençant par le haut puis sur les côtés et enfin le bas.
Etape 26
✓ Une fois l'écran bien fixé sur son châssis, vissez les 2 vis du bas à l'aide du tournevis pentalobe.
✓ Votre réparation est terminée, vous pouvez maintenant rallumer votre téléphone et profiter pleinement de votre iPhone XR !
